Kokie yra LED tvarkyklių prijungimo būdai?
Apr 07, 2026
LED produktų MTEP, gamybos ir montavimo profesionalams pasirinkti tinkamą LED tvarkyklės prijungimo būdą yra labai svarbu užtikrinti gaminio stabilumą, pailginti tarnavimo laiką ir sumažinti priežiūros išlaidas. Šiame straipsnyje bus išsamiai aprašytos kiekvieno LED tvarkyklės prijungimo metodo charakteristikos, pranašumai, trūkumai ir taikomi scenarijai, kad būtų lengviau pasirinkti.
1. Serijinis ryšys
Serijinio prijungimo būdas grandinėje yra paprastas: šviesos diodai jungiami galais kilpa. Kadangi šviesos diodai yra srovės-tipo įrenginiai, veikimo metu per kiekvieną šviesos diodą tekanti srovė yra nuosekli, o tai iš esmės gali užtikrinti vienodą kiekvieno šviesos diodo šviesos intensyvumą.
Privalumai: Paprasta grandinės struktūra ir lengvas prijungimas, vienodas šviesos diodų ryškumas. Trūkumai: turi lemtingą trūkumą,-jei vienas šviesos diodas sugenda ir atidaro grandinę, užges visa LED eilutė, o tai turės įtakos patikimumui. Todėl norint pagerinti bendrą patikimumą, reikalingi aukštos-kokybės šviesos diodai.
Pastaba dėl tvarkyklės suderinimo: jei naudojama pastovios įtampos LED tvarkyklė, vieno šviesos diodo trumpasis jungimas padidins grandinės srovę, o tai gali sugadinti visus tolesnius šviesos diodus, kai pasieks tam tikrą vertę. Tačiau, jei naudojama nuolatinės srovės šviesos diodų tvarkyklė, srovė iš esmės išlieka nepakitusi, kai vienas šviesos diodas yra trumpai sujungtas,{1}}nedarant įtakos kitiems šviesos diodams. Nepriklausomai nuo tvarkyklės tipo, visa grandinė neužsidega, jei kuris nors šviesos diodas yra atidarytas-.
Taikomi scenarijai: mažos{0}}galios LED šviesos stygos, mažos dekoratyvinės lempos ir scenarijai su nedideliu šviesos diodų skaičiumi ir mažais patikimumo reikalavimais.
2. Lygiagretusis ryšys
Lygiagretus sujungimo būdas būdingas abiejuose galuose lygiagrečiai sujungtais šviesos diodais. Veikimo metu kiekvienas šviesos diodas turi tą pačią įtampą, tačiau srovė gali būti nevienoda-net to paties modelio, specifikacijos ir partijos šviesos diodams dėl gamybos procesų skirtumų.
Privalumai: žema reikalinga įtampa ir paprasta grandinės struktūra. Trūkumai: netolygus srovės pasiskirstymas gali sutrumpinti šviesos diodų eksploatavimo trukmę su per didele srove ir laikui bėgant net sudegti. Patikimumas nėra didelis, ypač kai šviesos diodų skaičius didelis, gedimo tikimybė gerokai padidėja.
Pastaba dėl tvarkyklės suderinimo: dėl skirtingų kiekvieno šviesos diodo priekinės įtampos kritimų kiekvieno šviesos diodo ryškumas gali būti nevienodas. Jei vienas šviesos diodas-trumpinamas, visa grandinė-bus trumpai sujungta, o kiti šviesos diodai neveiks įprastai. Jei vienas šviesos diodas yra atidarytas-, naudojant nuolatinės srovės tvarkyklę padidės likusiems šviesos diodams paskirstoma srovė, o tai gali sugadinti; pastovios įtampos tvarkyklės naudojimas neturės įtakos normaliam visos LED grandinės veikimui.
Taikomi scenarijai: žemos-įtampos LED gaminiai, nedidelės-apšvietimo įranga ir scenarijai, kai įtampos tiekimas yra ribotas, bet patikimumo reikalavimai nėra aukšti.
3. LED tvarkyklės jungtis: serijos{1}}lygiagretusis (mišrus) ryšys
Mišrus prijungimo būdas sujungia nuoseklias ir lygiagrečias jungtis: iš pradžių nuosekliai sujungiami keli šviesos diodai, suformuojant šaką, o po to kelios šakos lygiagrečiai prijungiamos prie LED tvarkyklės maitinimo šaltinio. Kai šviesos diodai turi pagrindinį nuoseklumą, šis prijungimo būdas užtikrina, kad visų šakų įtampa iš esmės yra vienoda, o srovė, tekanti per kiekvieną šaką, taip pat iš esmės yra vienoda.
Pagrindinis pranašumas: jis daugiausia naudojamas scenarijuose, kuriuose yra daug šviesos diodų. Šviesos diodų gedimas vienoje šakoje turės įtakos tik tos šakos šviesos efektui, o tai labai padidina patikimumą, palyginti su paprastomis serijinėmis arba lygiagrečiomis jungtimis.

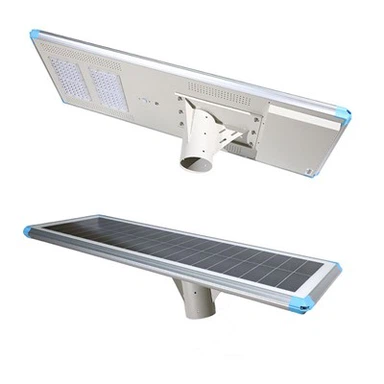

Praktinis pritaikymas: šiuo metu daugelis{0}}didelės galios LED lempų (pvz., LED gatvių lempos, pramoninis apšvietimas ir komercinis apšvietimas) paprastai naudoja šį prijungimo būdą, kuris užtikrina gerą praktiškumo ir patikimumo pusiausvyrą.
Taikomi scenarijai: didelės-galios LED lempos, didelio masto-apšvietimo projektai ir scenarijai, kuriems keliami aukšti patikimumo ir vienodo ryškumo reikalavimai.
4. Masyvo ryšys
Pagrindinė masyvo prijungimo būdo struktūra yra tokia: kiekviena šaka susideda iš 3 šviesos diodų kaip grupės, kurie atitinkamai prijungti prie tvarkyklės Ua, Ub ir Uc išvesties gnybtų. Kai visi 3 šviesos diodai šakoje yra normalūs, jie skleidžia šviesą vienu metu; jei vienas ar du šviesos diodai sugenda ir atidaro grandinę, bent vienas šviesos diodas vis tiek gali veikti normaliai.
Pagrindinis privalumas: ši konstrukcija gali labai pagerinti kiekvienos šviesos diodų grupės šviesos patikimumą ir taip padidinti bendrą visos LED sistemos šviesos patikimumą. Reikėtų pažymėti, kad šis metodas reikalauja kelių įvesties maitinimo šaltinių grupių, kurių pagrindinis tikslas yra pagerinti šviesos diodų veikimo patikimumą ir sumažinti bendrą grandinės gedimų dažnį.
Taikomi scenarijai: didelio{0}}patikimo LED produktai, pvz., avarinis apšvietimas, medicininis apšvietimas ir lauko apšvietimas, kuriems reikalingas ilgalaikis stabilus{1}} veikimas.
Kaip pasirinkti tinkamą prisijungimo būdą?
Keturi LED tvarkyklės prijungimo būdai turi savų privalumų ir trūkumų, todėl nėra vieno -dydžio-visiems tinkamo{2} sprendimo. Praktikoje turite išsamiai apsvarstyti šiuos veiksnius, kad galėtumėte priimti pagrįstą pasirinkimą:
- LED gaminio galia ir šviesos diodų skaičius
- Faktiniai naudojimo scenarijai ir patikimumo reikalavimai
- LED tvarkyklės tipas (pastovi srovė / pastovi įtampa)
- Priežiūros kaina ir vėliau eksploatacijos bei priežiūros patogumas
Tik pasirinkę tinkamą prijungimo būdą galime visiškai išnaudoti šviesos diodų veikimo privalumus, užtikrinti ilgalaikį stabilų gaminių veikimą{0}} ir subalansuoti naudojimo efektą bei tarnavimo laiką.
Jei turite klausimų dėl LED tvarkyklės prijungimo būdo pasirinkimo arba reikia pritaikyti tinkamą prijungimo schemą pagal jūsų konkrečius gaminio parametrus, nedvejodami susisiekite su mumis dėl profesionalios techninės pagalbos.
