5kw saulės kolektorių generavimas

Saulės energijos sistemos komponentai,

Saulės baterija, kombainų dėžė, valdiklis, baterija, inverteris.

Inverteris 5kw saulės baterijų blokų generavimui,

5kw saulės kolektorių generavimo aprašymas

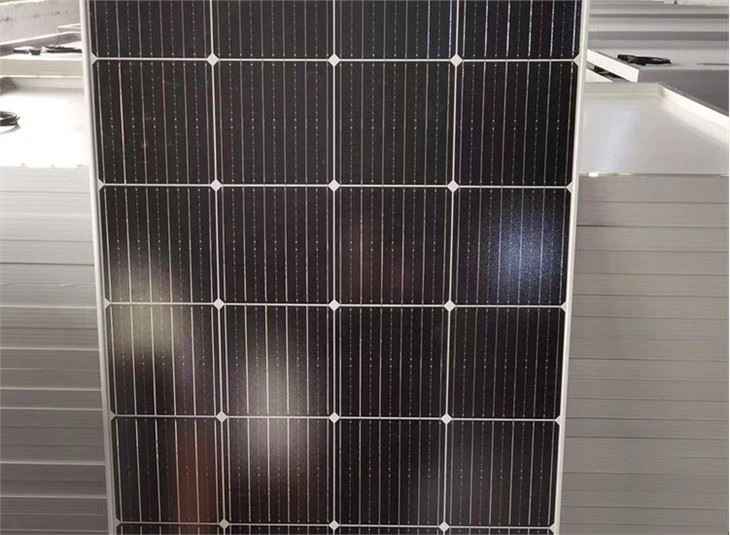

Saulės energijos gamybos sistemoje saulės elementų (fotovoltinės) komponentai ir energijos kaupimo baterijos generuoja ir kaupia energiją maitinimo sistemai, o nuolatinės srovės kombainerio dėžė ir prie tinklo prijungtas keitiklis yra valdymo ir apsaugos sistemos, leidžiančios generuoti energiją. fotovoltiniai moduliai valdomi ir užtikrina normalų jų veikimą. . Saulės elementų (fotovoltiniai) moduliai. Taip pat žinomas kaip fotovoltinis elementas, tai yra energijos keitiklis, skirtas saulės fotovoltinės energijos gamybai.

Principas yra fotovoltinis efektas, tai yra, kai saulės spinduliai apšviečia saulės elementą, elementas sugeria šviesos energiją ir generuoja fotogeneruotas elektronų skylių poras; veikiant įtaisytam ląstelės elektriniam laukui, fotogeneruoti elektronai ir skylės atsiskiria, o ląstelė abiejuose galuose kaupiasi priešingos lyties krūviai, tai yra „fotogeneruojama įtampa“. sukurtas; jei elektrodai nubrėžti abiejose integruoto elektrinio lauko pusėse ir prijungta apkrova, apkrova tekės „nuotraukų generuojama srovė“ ir taip bus gaunama galia; saulės šviesos energiją tiesiogiai paverčia naudojama elektros energija. Esant tokiai pačiai temperatūrai, kuo didesnis šviesos intensyvumas, tuo didesnė saulės baterijos atvirosios grandinės įtampa ir trumpojo jungimo srovė, tuo didesnė maksimali išėjimo galia. Monolitiniai saulės elementai negali būti naudojami tiesiogiai kaip maitinimo šaltinis, o keli monolitiniai elementai turi būti sujungti nuosekliai arba lygiagrečiai ir supakuoti į komponentus.

DC kombainerio dėžė. Tai laidų įtaisas, užtikrinantis tvarkingą fotovoltinių modulių sujungimą ir susiliejimo funkciją. Kombinuotojo dėžutę sudaro dėžutės korpusas, nuolatinės srovės grandinės pertraukiklis, nuolatinės srovės saugiklis, anti-reversinis diodas, duomenų gavimo modulis, apsaugos blokas, žmogaus ir mašinos sąsaja ir kitos pagrindinės dalys. Jis naudojamas siekiant sumažinti ryšį tarp fotovoltinės matricos ir keitiklio, optimizuoti sistemos struktūrą ir pagerinti patikimumą bei priežiūrą. Kartu su santakos žaibo apsauga, ji taip pat stebi saulės elementų (fotovoltinių) modulių veikimo būseną, srovę, įtampą, galią po santakos, žaibo iškroviklio būseną, nuolatinės srovės grandinės pertraukiklio būsenos rinkimą, relės kontaktų išėjimą ir kitas funkcijas. vėjo greitis, temperatūra, jutiklio sąsaja, pvz., švitintuvas, ir standartinė duomenų sąsaja įkelia išmatuotus ir surinktus duomenis į stebėjimo sistemą.

Atidarykite tinklo keitiklį. Inverteris yra galios reguliavimo įtaisas, sudarytas iš puslaidininkinių įtaisų, sudarytas iš padidinimo grandinės ir keitiklio tilto grandinės ir daugiausia naudojamas nuolatinei srovei paversti kintamąja srove. Padidinimo grandinė padidina saulės elemento nuolatinę įtampą iki nuolatinės įtampos, reikalingos keitiklio išėjimo valdymui; Inverterio tilto grandinė padidintą nuolatinę įtampą konvertuoja į kintamosios srovės įtampą, turinčią bendrą dažnį. Inverteris daugiausia sudarytas iš perjungimo elementų, tokių kaip tranzistoriai. Reguliariai pakartotinai perjungiant perjungimo elementus, nuolatinės srovės galia pakeičiama į kintamą. - Paprastai reikia naudoti aukšto dažnio impulsų pločio moduliavimą, kad susiaurintumėte įtampos plotį prie dviejų sinusinės bangos galų, padidintumėte įtampos plotį sinusinės bangos centre ir visada priversti perjungimo elementą judėti kryptimi tam tikru dažniu per pusę ciklo, kad A pulso bangos seka (kvazisinusinė banga), tada praleistų impulso bangą per paprastą filtrą, kad susidarytų sinusinė banga. Prie tinklo prijungtas keitiklis turi ne tik nuolatinės srovės į kintamąją srovę konvertavimo funkciją, bet ir tokias funkcijas kaip automatinis veikimas ir išjungimas bei didžiausios galios sekimo valdymas.
