Kas yra saulės valdiklis?

Saulės valdiklis sujungia saulės bateriją, bateriją ir apkrovą, valdydamas visą energijos įkrovimo ir iškrovimo procesą. Tai užtikrina, kad energija, pagaminta transformuojant saulės energiją, būtų saugoma efektyviai, kartu apsaugodama akumuliatorių ir apkrovą nuo tokių problemų kaip perkrovimas ir per{1}}iškrovimas. Dėl to jis atlieka svarbų vaidmenį nustatantsistemosstabilumas, tarnavimo laikas ir bendras energijos vartojimo efektyvumas. Šiame straipsnyje pateikiama išsami saulės valdiklių apžvalga, įskaitant jų veikimo principus, pagrindines savybes, veikimo režimus, klasifikaciją ir pagrindines funkcijas.



Darbo principas aSaulės valdiklis

Saulės baterijos yra fotovoltiniai įrenginiai (daugiausia pagaminti iš puslaidininkinių medžiagų). Veikiami saulės spindulių, jie generuoja elektros energiją per fotovoltinį efektą. Tačiau dėl medžiagos savybių ir aplinkos veiksnių išėjimo srovė nėra stabili ir linkusi svyruoti.

Jei ši svyruojanti srovė yra tiesiogiai naudojama akumuliatoriui įkrauti arba apkrovai maitinti, ji gali lengvai sugadinti abu ir žymiai sutrumpinti jų tarnavimo laiką.



Siekiant to išvengti, sukurta srovė pirmiausia nukreipiama per valdiklį. Valdiklio viduje specialios elektroninės grandinės ir valdymo lustai reguliuoja ir stabilizuoja maitinimą skaitmeniniu būdu, o kelių lygių įkrovimo ir iškrovimo apsaugos mechanizmai užtikrina akumuliatoriaus ir apkrovos saugumą ir ilgaamžiškumą.



Tiekiant maitinimą apkrovai, elektra iš akumuliatoriaus taip pat praeina per valdiklį prieš pasiekiant apkrovą. Šis procesas turi tris pagrindinius tikslus:

• Iškrovos srovės stabilizavimas
• Akumuliatoriaus per{0}}iškrovimo prevencija
• Tiek akumuliatoriaus, tiek apkrovos stebėjimas ir apsauga

Jei reikalinga kintamosios srovės{0}}maitinimo įranga, prieš apkrovą reikia sumontuoti keitiklį, kad nuolatinės srovės maitinimas būtų paverstas kintamąja srove.



TipaiSaulės valdikliss

Šiuolaikinėje rinkoje labiausiai paplitę valdiklių tipai yra PWM (Pulse Width Modulation) valdikliai ir MPPT (Maximum Power Point Tracking) valdikliai. Pirmosios-kartos įjungimo / išjungimo valdikliai buvo visiškai panaikinti dėl mažo jų efektyvumo.



PWM valdikliai

PWM valdikliai yra antrosios kartos technologijos. Jie reguliuoja įkrovimą naudodami impulsų pločio moduliaciją, o tai žymiai pagerina ankstesnius modelius. Šiuolaikiniai PWM valdikliai paprastai pasiekia maždaug 85–92% įkrovimo efektyvumą. Jie daugiausia naudojami nebrangiose-mažos- masto programose, pvz., sodo šviestuvuose arba „pasidaryk pats“ saulės energijos sistemose.





MPPT valdikliai

MPPT valdikliai yra trečios- kartos technologija ir iki 2026 m. tapo dominuojančiu sprendimu pramonėje. Šiuose valdikliuose yra maksimalios galios taško stebėjimo funkcija, kuri nuolat stebi saulės kolektorių įtampą ir srovę ir dinamiškai prisitaiko, kad veiktų optimaliu maitinimo tašku (P=U × I). Tai užtikrina, kad sistema visada įkraus akumuliatorių maksimaliai efektyviai.



MPPT valdikliai gali pasiekti iki 99 % sekimo efektyvumą, o bendras sistemos efektyvumas siekia net 97 %. Jie taip pat teikia pažangų akumuliatoriaus valdymą, įskaitant MPPT įkrovimą, nuolatinį įtampos išlyginimo įkrovimą ir plūduriuojantį įkrovimą.



Mažėjant lustų kainoms ir pradėjus naudoti trečiosios{0} kartos puslaidininkines medžiagas, MPPT valdikliai iš esmės pakeitė PWM valdiklius sistemose, kurių galia didesnė nei 20 W, todėl jie yra tinkamiausias pasirinkimas daugeliui šiuolaikinių saulės energijos įrenginių.





Saulės valdiklisVeikimo režimai

Grynos šviesos valdymo režimas

Kai nėra saulės šviesos ir šviesos intensyvumas nukrenta iki iš anksto nustatytos ribos, valdiklis laukia 5 sekundes, kad patvirtintų signalą, o tada įjungia apkrovą pagal sukonfigūruotus parametrus. Kai grįžta saulės šviesa ir šviesos intensyvumas pakyla virš slenksčio, valdiklis vėl atideda 5 sekundes prieš išjungiant išėjimą, sustabdydamas apkrovą.



Šviesos valdymas + laikmačio režimas

Įjungimo procesas yra toks pat kaip gryno šviesos valdymo. Tačiau įjungus apkrovą, ji automatiškai išsijungs po iš anksto nustatytos trukmės (reguliuojama nuo 1 iki 14 valandų).



Rankinis režimas

Šiame režime vartotojai gali įjungti arba išjungti apkrovą mygtuku arba nuotolinio valdymo komanda, nepriklausomai nuo dienos ar nakties sąlygų. Paprastai tai naudojama specialioms programoms arba sistemos testavimui.



Derinimo režimas

Sukurtas sistemos paleidimui, šis režimas išjungia apkrovą, kai aptinkama šviesa, ir įjungia, kai nėra šviesos signalo. Tai padeda montuotojams greitai patikrinti, ar sistema veikia tinkamai.



Visada{0}}Įjungtas režimas

Įjungus maitinimą, apkrova lieka nuolat įjungta. Šis režimas tinka programoms, kurioms reikalingas 24/7 maitinimo šaltinis.



IoT debesies valdymo režimas

Įrengtas{0}}4G Cat.1 arba Bluetooth modulis, šis režimas leidžia nuotoliniu būdu valdyti įjungimą / išjungti, konfigūruoti pritemdymo strategiją ir automatiškai pranešti apie gedimus. Tai pašalina būtinybę tikrinti-vietoje ir labai pagerina priežiūros efektyvumą.





Pagrindinės funkcijosSaulės valdikliss

Šiuolaikiniai valdikliai aprūpinti daugybe pažangių apsaugos ir valdymo funkcijų, užtikrinančių sistemos saugumą, efektyvumą ir ilgalaikį{0}}patikimumą:



Apsauga nuo perkaitimo

Kai įkrovimo įtampa viršija apsaugos slenkstį, valdiklis automatiškai nustoja krauti akumuliatorių. Kai įtampa nukrenta iki plūduriuojančio lygio, jis persijungia į plūdinį įkrovimą. Jei ji nukrenta žemiau atkūrimo įtampos, plūduriuojantis įkrovimas sustoja ir prasideda išlyginamasis įkrovimas.



Apsauga nuo per-iškrovos

Kai akumuliatoriaus įtampa nukrenta žemiau apsaugos lygio, valdiklis automatiškai išjungia išėjimą, kad būtų išvengta žalos. Maitinimas atnaujinamas automatiškai, kai akumuliatorius įkraunamas.



Apsauga nuo viršsrovių ir{0}}trumpųjų grandinių

Jei apkrovos srovė viršija vardinę vertę arba įvyksta trumpasis jungimas, saugiklis perdegs (arba elektroninis saugiklis suaktyvins automatinį{0}}atkūrimą). Sistema gali vėl veikti po pakeitimo arba nustatymo iš naujo.



Apsauga nuo viršįtampio

Kai sistemos įtampa tampa per aukšta, valdiklis išjungia išėjimą, kad apsaugotų prijungtus įrenginius.



Atvirkštinio įkrovimo apsauga

Naudojant Schottky diodus (arba idealius diodų MOSFET tvarkykles), valdiklis neleidžia akumuliatoriui išsikrauti atgal į saulės kolektorių.



Apsauga nuo žaibo

Varistoriai naudojami apsaugoti valdiklį nuo žaibo viršįtampių sukeltų pažeidimų.





Saulės skydelio atvirkštinio poliškumo apsauga

Jei saulės kolektorių skydelis prijungtas atvirkštiniu poliškumu, ištaisius sistemą, ji gali toliau veikti normaliai.



Baterijos atvirkštinio poliškumo apsauga

Jei akumuliatoriaus poliškumas pakeičiamas, saugiklis perdegs, kad apsaugotų sistemą. Pakeitus saugiklį, atnaujinamas įprastas veikimas.



Baterijos atidarytos{0}}grandinės apsauga

Akumuliatoriaus atjungimo atveju valdiklis riboja išėjimo įtampą, kad būtų išvengta apkrovos pažeidimo.



Temperatūros kompensavimas

Valdiklis stebi akumuliatoriaus temperatūrą ir atitinkamai koreguoja įkrovimo ir iškrovimo parametrus, užtikrindamas optimalų akumuliatoriaus veikimą ir tarnavimo laiką.



Savarankinės{0}}diagnostikos funkcija

Valdiklis gali atlikti automatines savitikras{0}}aplinkos trikdžių arba netinkamo veikimo atveju, sumažindamas priežiūros laiką ir trikčių šalinimo išlaidas.



Ličio baterijos BMS ryšys

Pagrindiniai valdikliai 2026 m. palaiko ryšį realiuoju laiku su ličio baterijų valdymo sistemomis (BMS) per vieną-laidą arba RS485 sąsajas. Tai leidžia tiksliai stebėti elementų įtampą ir įkrovimo būseną, pagerinti energijos valdymą ir nuspėti gyvavimo ciklą.



Šviesos valdymo funkcija

Paprastai naudojamas apšvietimo sistemose, valdiklis automatiškai išjungia apkrovą, kai pakanka aplinkos šviesos, ir įjungia, kai sutemsta, taip įgalindamas visiškai automatinį veikimą.

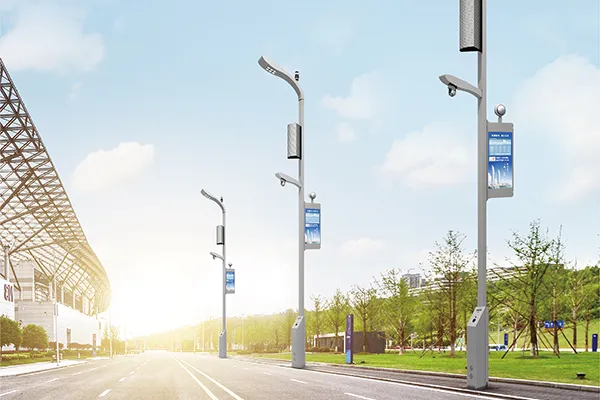

Šiandien MPPT technologija tapo plačiai pritaikyta ir yra standartinė vidutinės{0}} ir aukštos{1} klasės saulės gatvių šviestuvų konfigūracija.Visas Yahua Lighting saulės gatvių šviestuvų asortimentasyra aprūpinti didelio{0}}našumo MPPT saulės kolektoriaus valdikliais, pasiekiančiais iki 99 % efektyvumą, stiprią mažo- šviesos įkrovimo galimybę, visapusiškas apsaugos funkcijas ir išmanų pritaikymą. Palyginti su tradicinėmis PWM sistemomis, energijos gamyba gali padidėti daugiau nei 20%, todėl užtikrinamas stabilus apšvietimas net ir iš eilės debesuotomis ar lietingomis dienomis bei ilgesnis tarnavimo laikas.
